| WSS |

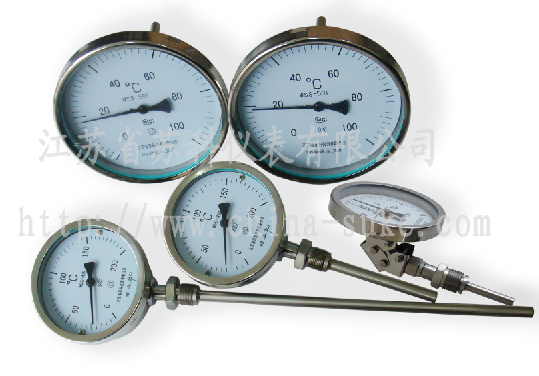

雙金屬溫度計 |
| 表盤功能 |
|
空白為不帶功能要求 |
| X |
帶電接點控制功能 |
| N |
耐震功能 |
| XN |
耐震電接點控制可能 |
| 遠傳功能 |
P |
帶PT100熱電阻輸出信號（P2為雙路輸出） |
| B |
帶4~20mA輸出信號（BM2為帶數碼管顯示、BM3為帶液晶顯示） |
| RS |
帶RS485通訊 |
| H |
帶HART協議（YH為帶液晶顯示） |
| 表盤直徑 |
-3 |
Φ60（無XN選擇項） |
| -4 |
Φ100 |
| -5 |
Φ150（無X、XN功能選擇） |

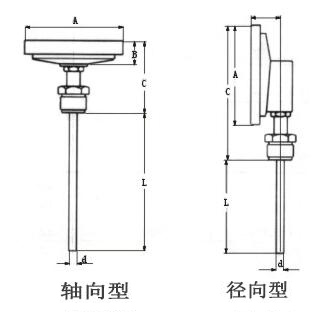

| 表盤形式 |
0 |
軸向（直型-表盤與保護管成90°） |
| 1 |
徑向（角型-表盤與保護管平行） |

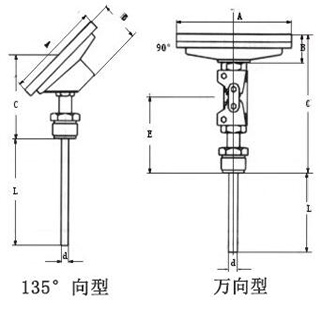

| 2 |
135°向（鈍角型僅限表盤100mm） |
| 8 |
萬向（可調角型-表頭可在90°內轉動） |
| 安裝固定形式 |
0 |
無固定裝置 |
| 1 |
可動外螺紋 |
| 2 |
可動內螺紋 |
| 3 |
固定螺紋 |

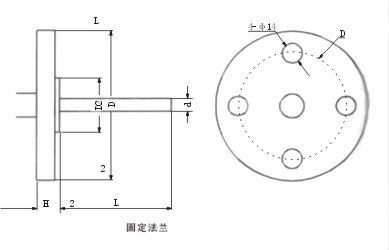

| 4 |
固定法蘭 |
| 5 |
卡套螺紋 |

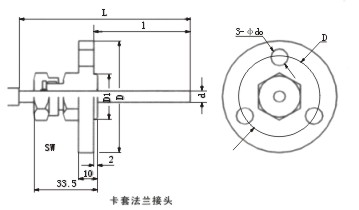

| 6 |
卡套法蘭 |
| 7 |
衛生型卡箍連接 |
| 溫度范圍（℃） |
- |
-80~40；-40~80；0~600℃等內各量程段 |
| 桿直徑 |
|
空白 常規直徑φ10 可不標 |
| φ6 |
測量傳感器桿直徑φ6（遠傳不適用） |
| φ8 |
測量傳感器桿直徑φ8（遠傳不適用） |
| /T |
特殊要求 |
| 插深長度 |
L |
連接方式以下的桿長度 |
| 安裝固定形式的尺寸 |
/ |
M27*2 M20*1.5 G3/4 G1/2 DN25等 |
| 桿材質 |
- |
可不標注 常規材質304 |
| F |
316L |
| F4 |
304襯四氟 |
| T |
其它材質 |
| 保護形式 |
- |
普通型 |
| W |
防水型 |
| F |
防腐型 |
|
B |
隔爆型 |
